Mahsulotga umumiy nuqtai

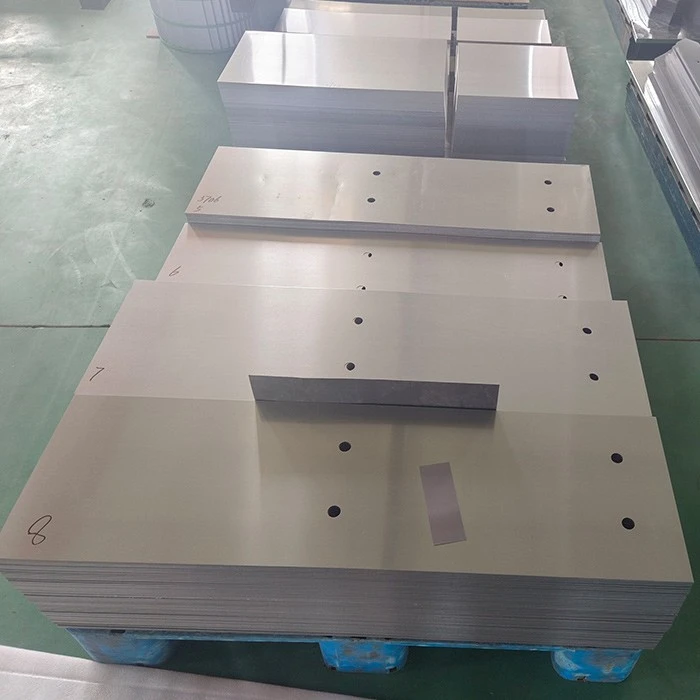

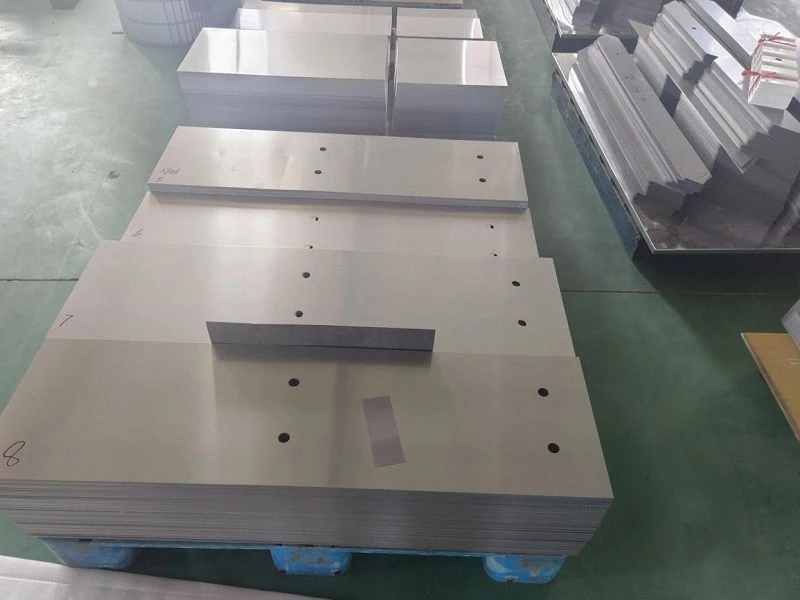

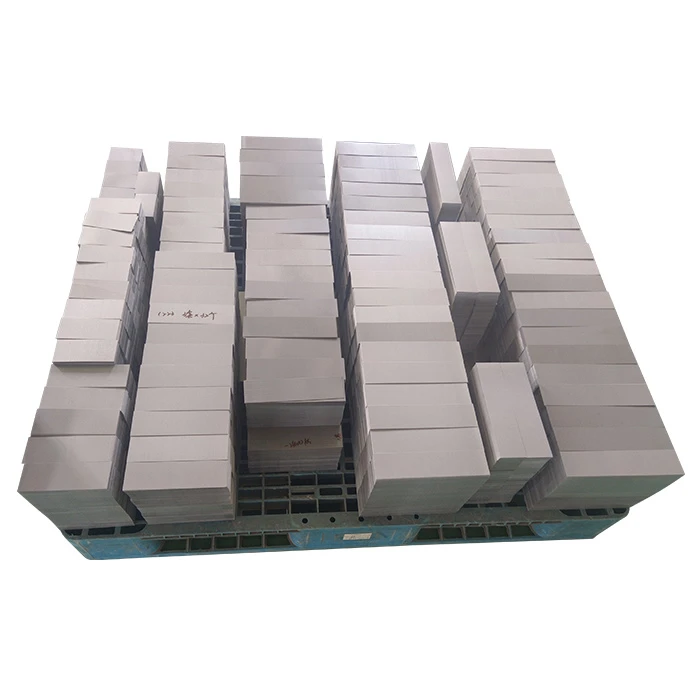

TheReaktor yadrosi, asosan qalinligi 1 mm dan kam boʻlgan yuqori sifatli kremniy poʻlat plitalardan tashkil topgan boʻlib, oqim tebranishlarini bostirish va reaktiv quvvatni boshqarish uchun magnit oqimni kontsentratsiyalaydi va boshqaradi.
Texnik spetsifikatsiyalar
| Turkum | Texnik parametr | Oddiy qiymat / standart | Birlik |
|---|---|---|---|
| Magnit va elektr | Nominal chastota | 50 / 60 | Hz |
| Ish oqimi zichligi (Bm) | 1.2 ~ 1.45 | T | |
| Toʻyinganlik oqimi zichligi (Bs) | 1,8 dan katta yoki teng | T | |
| Dastlabki o'tkazuvchanlik (m0) | 5000 dan katta yoki unga teng | - | |
| Havo bo'shlig'ining umumiy uzunligi (∑ d) | 4,5 (1,5 dan 3 ta paketga bo'lingan) | mm | |
| Materiallar va strukturaviy | Silikon po'lat darajasi | 30RK120 yoki 35H300 | - |
| Plitalar qalinligi | 0.30 / 0.35 | mm | |
| Stacking faktor | 0,96 dan katta yoki teng | - | |
| Umumiy asosiy vazn | 45.5 | kg | |
| Asosiy kesma-maydon | 6400 | mm² | |
| Yo'qotish va termal | Maxsus asosiy yo'qotish (P1.5/50) | 1,20 dan kam yoki unga teng | Vt/kg |
| Jami yuk yoʻqotish- | 55 dan kam yoki teng | W | |
| Izolyatsiyaning issiqlikka chidamliligi-klassi | H sinfi (yoki F sinfi) | - | |
| Sovutish usuli | AN (tabiiy havo) | - | |
| Mexanik va ekologik | Interlaminar izolyatsiyaga qarshilik | 50 dan katta yoki teng | Ō·sm²/varaq |
| Siqish murvatining momenti | 25 ~ 30 | N·m | |
| Shovqin darajasi | 48 dan kichik yoki teng | dB(A) | |
| Yerga nisbatan dielektrik kuch | 3.0 / 60s | kV |
Asosiy muhandislik xususiyatlari
- Aniq kesish texnologiyasi
Nozik kesish, girdob oqimi yo'qotishlarini minimallashtirish uchun qalinligi toleranslari va sirt tekisligini nazorat qiladi.
- Birlashtirilgan siqish tizimlari
Yuqori elektromagnit kuchlanish ostida strukturaning barqarorligini ta'minlash uchun og'ir{0}}mexanik qisqich moslamalari bilan jihozlangan.
- Yopiq magnit zanjirlar arxitekturasi
Yuqori o‘tkazuvchanlikka ega bo‘lgan bir xil po‘latdan-ustunlarga-choksiz bo‘yinturuq o‘rnatish oqimning oqib chiqishini kamaytiradi.
Muvofiqlik va sifat kafolati
| Fokus maydoni | Sifat kafolati protokoli | Maqsadli ko'rsatkich / standart |
|---|---|---|
| Standart muvofiqlik | To'liq dizayn va ishlab chiqarish muvofiqligi | IEC / IEEE xalqaro asosiy standartlari |
| Magnit sinovi | Majburiy 100% jo'natishdan oldin-tekshirish | Tasdiqlangan yuk yoʻqotish va oʻtkazuvchanlik chegaralari- |
| Materialni kuzatish imkoniyati | Xom ashyoning issiqlik raqamini qayd qilish | Sertifikatlangan silikon po'lat va qoplamaning kelib chiqishi |
| Geometrik aniqlik | Koordinata o'lchash mashinasini (CMM) kuzatish | Qattiq stek parallelligi va mikro{0}}boʻshliqqa toleranslar |
| Izolyatsiyaning yaxlitligi | Yuqori{0}}potentsial interlaminar qarshilik sinovi | Nol mahalliylashtirilgan girdobli oqim nuqtalari |
Ilovalar
| Variant | Ilova maydoni | Operatsion usul | Asosiy afzalliklari |
|---|---|---|---|
| Havo-boʻshliq Yadro | Yuqori kuchlanishli{0}}elektr uzatish liniyalari | Jiddiy qisqa tutashuv toklarini-cheklaydi | Chiziqlar va uskunalarni himoya qiladi |
| Bo'shliq magnit ekranlash | Yuqori EMC talablari muhitlari | Mahalliy elektromagnit shovqinlarni oldini oladi | Qo'shni nozik elektronikani himoya qiladi |
| Quruq{0}}yadro | Bo'sh joy-cheklangan ichki o'rnatishlar | Epoksi qatronli quyma rulonlardan foydalanadi | Yuqori dinamik va termal barqarorlikni ta'minlaydi |
| Yog'ga botirilgan-yadro | Tashqi podstansiyalar va elektr inshootlari | O'rnatishni izolyatsion moyga botiradi | Ishonchli sovutish va izolyatsiyani ta'minlaydi |
TSS
Savol: Okean yuklarini tashish paytida zavod reaktor yadrosida zang paydo bo'lishini qanday oldini oladi?
Javob: Yadrolarga joylashtirishdan oldin-chaqiriq{1}}zangga qarshi lak qoplamalari, og‘ir qurituvchi paketlar va vakuumli-yopiq VCI plastik o‘ramlari olinadi.
Savol: Og'ir reaktor yadrosi yig'indilari yog'och eksport qutilari ichida qanday mustahkamlangan?
Javob: O‘tish vaqtida yon tomonga siljishning oldini olish uchun bloklar to‘g‘ridan-to‘g‘ri mustahkamlangan po‘latdan{0}}kanal skidkalariga mahkamlangan.
Savol: Maxsus ishlab chiqilgan{0}}Reactor Core partiyasi uchun odatdagi zavod ishlab chiqarish vaqti qancha?
Javob: Yakuniy texnik chizma imzolangandan-va material taqsimlanganidan keyin standart ishlab chiqarish to‘rt-olti hafta davom etadi.
